XPS in der Batterieforschung: Tiefe Einblicke in Elektroden, SEI-Schicht und Degradationsmechanismen

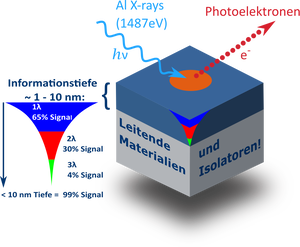

Die Entwicklung leistungsfähigerer Lithium-Ionen-Batterien – mit höherer Energiedichte, längerer Lebensdauer und verbesserter Ladegeschwindigkeit – erfordert ein detailliertes Verständnis der chemischen Prozesse an den Oberflächen und Grenzflächen von Elektrodenmaterialien. Genau hier setzt die Röntgenphotoelektronenspektroskopie (XPS, auch ESCA) an: Sie liefert quantitative, chemisch spezifische Informationen über die obersten Nanometer von Kathoden-, Anoden- und Membranoberflächen – und ist damit ein unverzichtbares Werkzeug für Qualitätssicherung, Fehleranalyse und Materialentwicklung in der Batterieindustrie.
In diesem Artikel zeigen wir, welche Fragestellungen sich mit XPS in der Batterieforschung beantworten lassen, welche Herausforderungen dabei zu meistern sind – und wie unser akkreditiertes Labor Sie dabei unterstützen kann.
Warum XPS für Batteriematerialien?
Eine Lithium-Ionen-Zelle besteht aus Anode, Kathode, Elektrolyt und Separator. Während des Lade- und Entladevorgangs wandern Li⁺-Ionen zwischen den Elektroden – ein Prozess, der untrennbar mit chemischen Veränderungen an den Oberflächen verbunden ist. Typische Kathodenmaterialien wie LCO (LiCoO₂), LMO (LiMn₂O₄), LFP (LiFePO₄) oder NMC (Li(NiMnCo)O₂) verändern dabei ihre Stöchiometrie, und an der Anode bildet sich eine komplexe Grenzschicht aus Zersetzungsprodukten des Elektrolyten.
XPS kann dabei:
- die Elementzusammensetzung und chemischen Bindungszustände an der Oberfläche quantifizieren,
- über Tiefenprofilierung (Ar-Ionen-Sputtern) die Zusammensetzung von Grenzschichten in Abhängigkeit der Tiefe darstellen,
- mittels chemischem Imaging die laterale Verteilung von Spezies auf der Probenoberfläche sichtbar machen,
- und durch Vergleich von Proben in unterschiedlichen Lade-/Entladezuständen Degradationsmechanismen aufklären.
Diese Möglichkeiten machen XPS zu einem Schlüsselwerkzeug bei der Entwicklung neuer Elektrodenmaterialien, Elektrolytformulierungen, Binder-Systeme und Beschichtungen sowie bei der Ursachenanalyse von Zellausfällen (“Postmortem-Analyse”).
Die größte Herausforderung: Luft- und Feuchteempfindlichkeit
Lithium und viele SEI-Bestandteile reagieren extrem empfindlich auf Sauerstoff und Luftfeuchtigkeit. Schon eine kurze Exposition an Umgebungsluft kann die Oberflächenchemie irreversibel verändern – die Messung würde dann nicht mehr die tatsächliche Zelloberfläche widerspiegeln, sondern ein Artefakt der Probenvorbereitung.

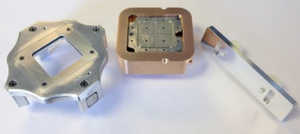

Die Lösung: Proben werden in einer Glovebox unter Inertgasatmosphäre demontiert und präpariert und anschließend mittels eines Vakuum-Transfer-Halters – ohne jeglichen Luftkontakt – direkt in die XPS-Schleuse überführt. Dieser Transfermodul wird in der Glovebox-Schleuse evakuiert und öffnet sich automatisch erst während des Pumpvorgangs im Lastschleusen-System des XPS-Geräts. So entspricht die gemessene Oberfläche exakt dem Zustand der Elektrode unmittelbar nach Ausbau aus der Zelle.
Praxisbeispiel: Vergleich frischer und zyklierter NMC-Kathoden
Ein anschauliches Beispiel aus der Anwendungsforschung: Zwei NMC-Kathoden (Li(NiₓMnᵥCoᵤ)O₂) wurden mittels XPS untersucht – eine unbenutzte Kathode und eine Kathode aus einer mehrfach zyklierten, im geladenen Zustand demontierten Zelle.
Wichtige Ergebnisse:
- Auf der unbenutzten Kathode war eine deutliche Schicht aus Binder-Rückständen (fluor- und sauerstoffhaltige Polymere) an der Oberfläche sichtbar. Dies kann relevant sein, wenn dieser Binder im Elektrolyten mobil wird oder zu Beginn des Betriebs eine ionentransport-hemmende Oberflächenschicht bildet.
- Auf der zyklierten Kathode waren sowohl Binderrückstände als auch Zersetzungsprodukte des Elektrolyten nachweisbar.
- Die relativen Intensitäten von Ni, Mn und Co blieben zwischen beiden Proben nahezu unverändert – jedoch zeigte die zyklierte Kathode nur etwa 40 % des Lithiumgehalts der frischen Probe. Dies entspricht exakt dem erwarteten Verhalten einer geladenen Zelle, bei der Li⁺ von der Kathode zur Anode transportiert wurde.
Solche Messungen liefern wertvolle quantitative Daten zur Validierung von Zellmodellen, zur Bewertung von Binder- und Beschichtungsstrategien und zur Qualitätskontrolle von Elektrodenchargen.
Die SEI-Schicht: Schlüssel zu Lebensdauer und Sicherheit
Die Bildung der Solid-Electrolyte-Interphase (SEI) an der Anode ist einer der wichtigsten Alterungsmechanismen in Lithium-Ionen-Zellen. Sie entsteht durch Zersetzung von Elektrolytkomponenten und besteht aus einer komplexen Mischung organischer und anorganischer Spezies – unter anderem Carbonatverbindungen, Polyethern, Lithiumcarbid, Li₂O, LiF und Boroxiden.
Mittels hochauflösender XPS-Spektren (z. B. C 1s, O 1s, F 1s, Li 1s) lassen sich diese Komponenten identifizieren und quantifizieren. Tiefenprofile mittels Sputter-Abtrag zeigen zudem, wie sich die SEI-Zusammensetzung von der Oberfläche zum Bulk-Material hin verändert. So konnte beispielsweise gezeigt werden, dass durch gezielte Anpassung der Elektrolytadditive (z. B. LiPF₆-Zusätze) die Bildung stabilisierender Polycarbonat-Spezies gefördert und damit die Korrosion der Lithium-Anode reduziert werden kann – ein direkter Hebel zur Verlängerung der Zelllebensdauer.
Über die Lithium-Ionen-Technologie hinaus: Membranen und Redox-Flow-Systeme
XPS-basierte Oberflächenanalytik ist nicht auf klassische Li-Ionen-Zellen beschränkt. Auch bei Redox-Flow-Batterien (z. B. Vanadium-Redox-Flow-Systemen) liefert XPS entscheidende Erkenntnisse: Die Wechselwirkung von Vanadium-Kationen mit Ionentauschermembranen (z. B. Nafion) und anorganischen Füllstoffen wie SiO₂ lässt sich über Bindungsenergie-Verschiebungen in den S 2p-, O 1s- und Si 2p-Spektren nachverfolgen. Solche Erkenntnisse sind direkt übertragbar auf die Entwicklung membranbasierter Speichersysteme und die Optimierung von Materialkombinationen zur Reduktion von Kreuzkontamination und Kapazitätsverlust.
XPS im Verbund mit REM/EDX und Querschnittspräparation
Eine alleinstehende XPS-Messung liefert wertvolle, aber zweidimensionale Informationen zur obersten Oberfläche. Für ein vollständiges Bild der Elektrodenmikrostruktur – Partikelmorphologie, Schichtdicken, Porosität, Verteilung von Bindemittel und Leitadditiven – ist die Kombination mit Rasterelektronenmikroskopie und energiedispersiver Röntgenspektroskopie (REM/EDX) entscheidend.

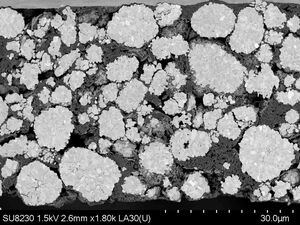

Mit der Breitionenstrahl (BIB)-Querschnittspräparation lassen sich saubere, artefaktfreie Querschnitte durch Elektroden, Beschichtungen oder Composite-Materialien erzeugen – die Voraussetzung für aussagekräftige REM/EDX-Aufnahmen der inneren Struktur. In Kombination mit der oberflächensensitiven XPS-Analyse ergibt sich so ein durchgängiges analytisches Bild: von der äußersten chemischen Grenzschicht bis zur inneren Mikrostruktur der Elektrode.
Unsere Leistungen für die Batterieentwicklung
Als ISO 17025-akkreditiertes Labor bieten wir Ihnen ein durchgängiges analytisches Portfolio für Qualitätssicherung, Forschung und Entwicklung im Batteriebereich:
- XPS-Analyse (Thermo Scientific Kalpha und Nexsa) inklusive Tiefenprofilierung und chemischem Imaging
- Glovebox-Probenhandling und Vakuumtransfer für luft- und feuchteempfindliche Materialien (Li-Metall, Anoden, Elektrolyt-benetzte Proben)
- REM/EDX für Morphologie- und Elementverteilungsanalysen
- BIB-Ionenquerschnitt-Präparation für artefaktfreie Querschnitte von Elektroden, Beschichtungen und Schichtsystemen
- Vergleichende Vorher-Nachher-Analysen (Pristine vs. zykliert) zur Bewertung von Alterungs- und Degradationsmechanismen
- Unterstützung bei Postmortem- und Fehleranalysen von Zellkomponenten
Unsere Akkreditierung nach ISO 17025 gewährleistet dokumentierte, reproduzierbare und vergleichbare Messergebnisse – ein wichtiger Faktor für Qualitätsmanagement-Prozesse und die Validierung gegenüber Kunden und Zertifizierungsstellen.
Fazit:
Sie möchten Elektrodenmaterialien, SEI-Schichten oder Membranproben analysieren lassen, oder haben Fragen zur Probenvorbereitung luftempfindlicher Materialien? Unser Team in Münster berät Sie gerne zu Machbarkeit, Methodenwahl und Projektablauf.
Dr. Andreas Schäfer
nanoanalytics GmbH Münster
